ZD65裂縫綜合測試儀

應用范圍：

裂縫測深儀是專用于混凝土表面裂縫深度測試。

依據標準：

《超聲法檢測混凝土缺陷技術規程》CECS21：2000

測深原理：

振動能量在混凝土內傳播，穿過裂縫時，振動能量在裂縫端點產生衍射，衍射角與裂縫深度具有幾何關系。ZD53裂縫測深儀就是依據衍射角與深度的幾何關系，實現裂縫的高精度測深。

 裂縫綜合測試儀融合了顯微圖像處理和超聲波測試技術，使該設備同時具備測量裂縫寬度和深度的功能。單臺設備即可完成以往需要2臺設備才能開展的裂縫檢測工作（1臺裂縫綜合測試儀＝1臺智能裂縫測寬儀＋1臺裂縫測深儀），操作簡單且經濟實惠，適用于對建筑物/橋梁/隧道等結構表面裂縫的快速檢測并拍照記錄工作。
      設備主要由便攜式彩色顯示主機、彩色顯微放大探頭以及超聲波測試探頭等構成。測試時用戶可直接從主機的液晶屏上讀取裂縫寬度或深度的檢測數值，也可以對需要記錄的裂縫進行拍照（拍攝的照片中可保留檢測出的裂縫寬度和深度值）。用戶可在主機上瀏覽所存儲的照片，也可下載到計算機上做進一步的分析或打印存檔。

性能特點：

●一機兩用，即可檢測裂縫寬度也可檢測裂縫深度

●自動讀數，直接顯示裂縫寬度或深度值

●結構輕巧，適合現場和高空作業

●可拍攝裂縫照片，檢測結果保存在照片中

●可自由設置測試組和測試號，方便數據查尋

●中文界面，功能圖標化指示，操作簡便新款

●升級為5.2英寸高清液晶屏，升級為高清攝像頭，成像拍照效果國內最優

技術規格:

●寬度測量范圍：0.01～4mm（最大可達到0～8mm）

●精度：優于0.01mm

●深度測量范圍：10～500mm

●精度：5％

●內置存儲器：4G (另可外接16G 以下任意U盤 )

●圖像儲存格式：高清64位彩色BMP格式（640*480）

●數據接口：Mini USB

●供電：7.4V鋰電池二塊（連續使用6個小時）

●尺寸：主機 180×135×45mm （液晶屏：105×80mm）

●主機重量：2 kg

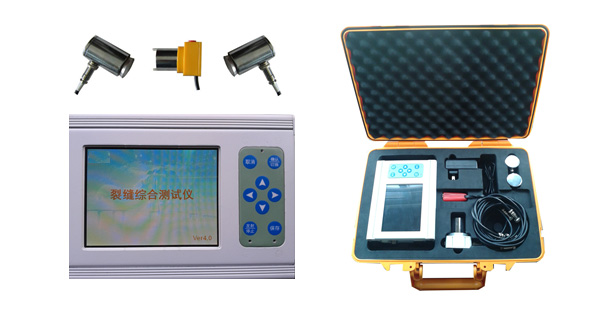

外觀示意圖：

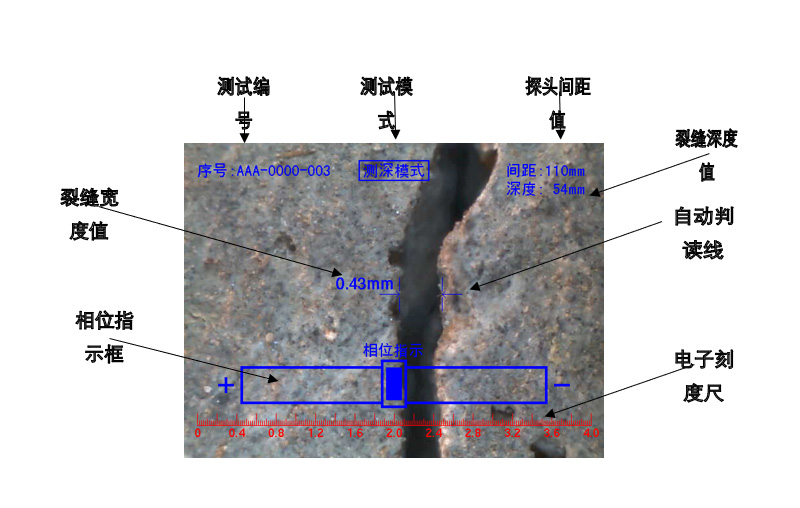

實際拍攝保存的裂縫照片（檢測數據保存在照片中，見下圖）
