ZD530多通道超聲波測樁儀
應用領域：
聲波透射法檢測基樁完整性而設計； 結構混凝土抗壓強度、裂縫深度及缺陷檢測；連續墻完整性檢測；地質勘查、巖體完整性、風化評價測試；巖體、混凝土等非金屬材料力學性能檢測。
產品用途：
多通道超聲波測樁儀專為聲波透射法檢測基樁完整性而定制，用于超聲波透射法自動測樁，3個測管3個剖面(雙向6面)一次完成，工作效率極度提高。采用收發互換一體式徑向換能器，配合前置放大技術，首波清晰、判讀輕松， 混凝土測試跨距達8米以上。流線型一體化設計，超薄超輕，堅固耐用。
依據標準：
《公路工程基樁動測技術規范》（JTG/T F81-01-2004）
《鐵路工程基樁檢測技術規程》（TB 10218-2008）
《建筑基樁檢測技術規范》（JGJ 106-2014）
《超聲法檢測混凝土缺陷技術規程》（CECS21：2000）
廣東省標準《建筑地基基礎檢測規范》（DBJ15-60-2008）
《鐵路工程結構混凝土強度檢測規程TB10426-2004》
產品特點：
●ZD530采用3個測管3個剖面(雙向6面)一次完成，而ZD560采用4個測管6個剖面(雙向12個面)一次完成，工作效率極度提高；
●連續自動提升，多通道自動循測，可滿足任意剖面自由組合。
●智能判讀，首波聲時、聲幅判讀更準確。
●剖面測試波形增益、延遲多點觸控可調。
●專業向導式操作流程設計，步驟更優化，操作更簡單，檢測更高效。
●獨有人體工學超薄設計，長時間工作更輕松。
●專有低功耗技術平臺+內置高性能復充鋰電池，滿足超長待機時間。
●一體化自動計數提升裝置，防水、抗震設計，連接更可靠。
性能特點：
高效率測試
一次提升可以同時完成3個剖面(雙向6面)的測試，提升速度可調，提升速度大于480點/分鐘。
收發兼用換能器設計
收發兼用，配合前置放大技術，完美解決首波不清晰、難判讀的行業難題，尺寸小，信號強、波形好、波形前端不失真，流線型傳感器避免卡管的現象；
超大存儲空間
內置8GB超大存儲空間，采用USB2.0高速接口，支持U盤傳輸數據。
數據采集軟件：
測試主界面
多種顯示方式，柱狀圖和波列圖自由切換，顯示方式也可以自由切換，使用不同用戶的要求，全觸摸操作，用戶可以直接拖動波形調節波形延時，自動搜索功能可以準確迅速定位到波形首波。
參數設置主界面
方便的參數設置，只需簡單敲擊幾次觸摸屏即可完成設置，直接開始測試，軟件自動記錄前次設置，并且可以智能重命名，努力使測試步驟最簡化。
技術參數：
|
產品型號 |
ZD530 |
ZD560 |
|
|
通道數 |
3 |
4 |
|
|
每次測試剖面數 |
3（6個面） |
6 （12個面） |
|
|
獨家擁有有雙向數據功能 |
|||
|
工控機 |
工業級一體式，內置式 |
||
|
顯示屏 |
12.1寸高清高亮度真彩色液晶屏 |
||
|
人機交互方式 |
電容觸摸屏、USB可接鼠標、鍵盤 |
||
|
存儲方式 |
硬盤8G（標準配置），可定制 |
||
|
操作系統 |
Windows xp |
||
|
采樣方式 |
同步連續快采 |
||
|
采樣間隔 |
0.1～3276.8us |
||
|
采樣長度 |
512、1024、2048、4096 可選 |
||
|
程控發射 程控濾波程控放大 程控采樣 |
發射電壓 |
500V、1000V可調 |
|
|
發射脈寬 |
0.1～204.80us |
||
|
發射頻率 |
10Hz～204.80Hz |
||
|
高通頻率 |
10Hz、2KHz、5KHz、10KHz |
||
|
低通頻率 |
30KHz、60KHz、150KHz、300KHz |
||
|
放大增益 |
1、2、5、10、20、50、100、200、500、1000、2000、5000、10000 |
||
|
延時 |
0.025 ~ 65535.98us |
||
|
通道收發全程獨立 |
每個通道擁有從發射到接收的獨立資源，保證了雙倍有效數據 |
||
|
道間串擾 |
≤1/700 |
||
|
聲時測量范圍 |
±3276.8 |
||
|
聲時測量精度 |
0.1us |
||
|
觸發方式 |
單發、自動連續觸發 |
||
|
通訊接口 |
USB |
||
|
測試方式 |
平測、重復測、加密、斜測 |
||
|
計數方式 |
自動計數（雙向） |
||
|
工作時間 |
> 9小時 |
||
|
供電方式 |
內置鋰電池或電源、外置220V 12AC\DC |
||
|
工作環境 |
-溫度:-10℃~+45℃ 濕度: < 90% |
||
|
最大提升速度 |
480點（96m）/min（1.6m/s,,每點0.2m）系統最大每秒可采樣8個點 |
||
|
計數器裝置 |
1只、4線槽 |
||
|
計數方式 |
雙向自動計數 |
||
標準配置：
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
主機 |
臺 |
1 |
/ |
|
2 |
自發自收換能器 |
個 |
3 |
/ |
|
3 |
計數器裝置 |
個 |
1 |
/ |
|
4 |
孔口滑輪 |
個 |
3 |
/ |
|
5 |
計數線 |
個 |
1 |
/ |
|
6 |
三腳架 |
副 |
1 |
/ |
|
7 |
充電器 |
個 |
1 |
/ |
|
8 |
觸摸筆 |
個 |
1 |
/ |
|
9 |
U盤軟件 |
個 |
1 |
/ |
|
10 |
儀器箱 |
個 |
2 |
/ |
|
11 |
使用手冊 |
本 |
1 |
/ |
|
12 |
產品合格證 |
張 |
1 |
/ |
|
13 |
產品保修卡 |
張 |
1 |
/ |
|
14 |
裝箱單 |
張 |
1 |
/ |

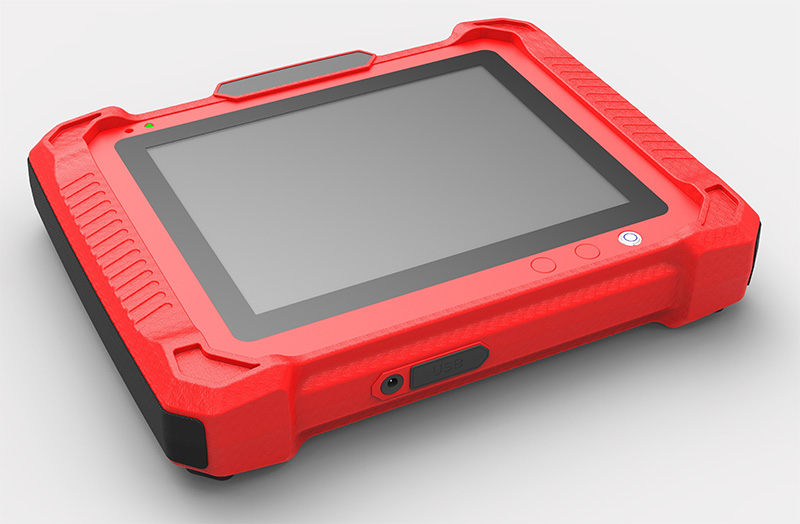

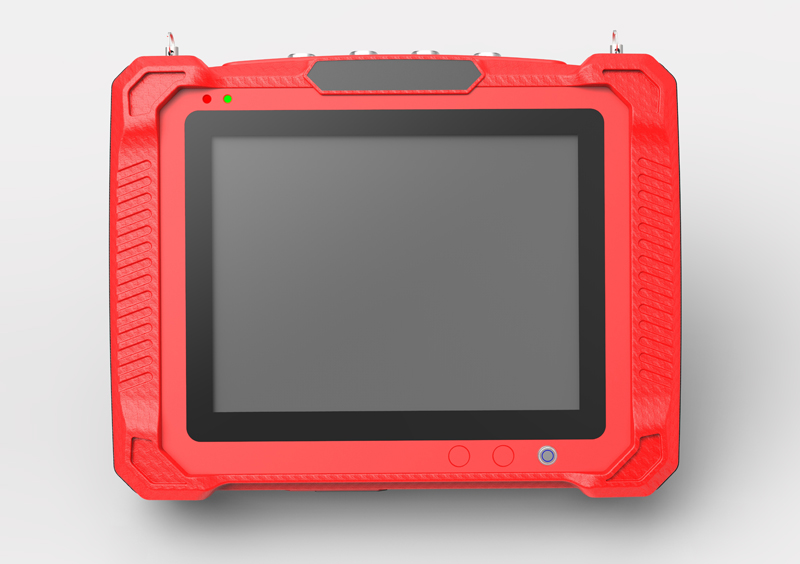

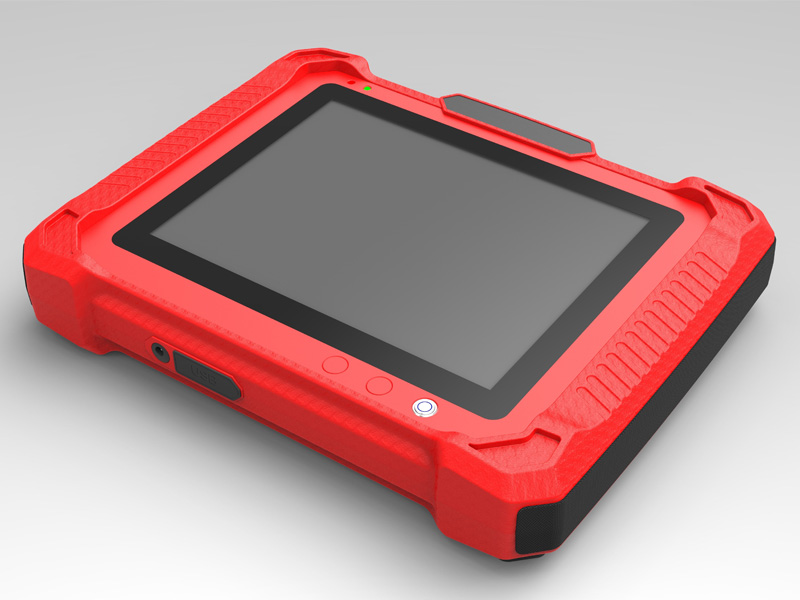

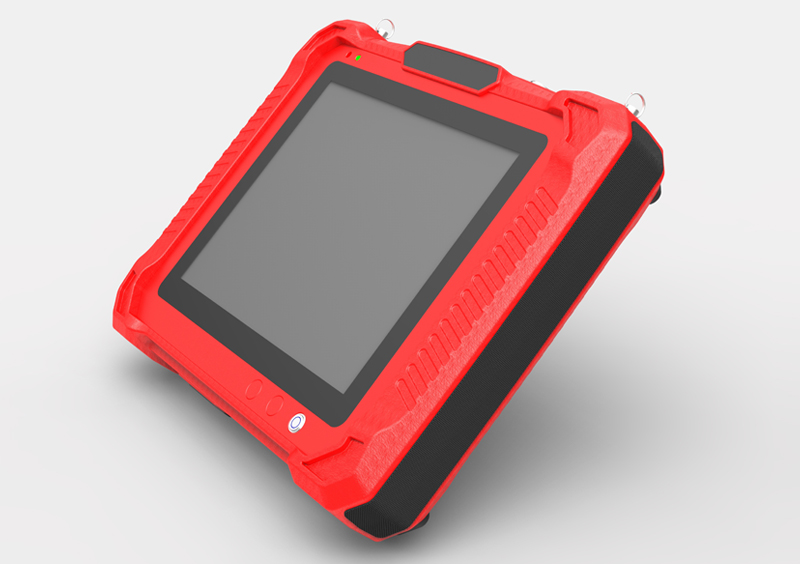

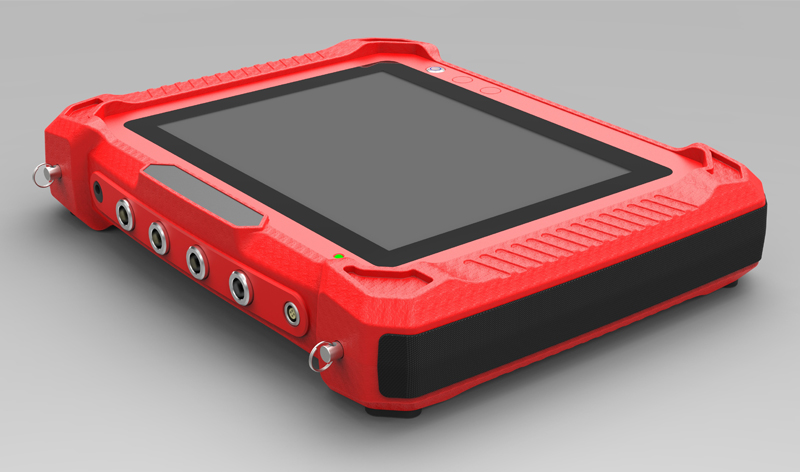

產品詳圖：
