接地電阻是指電流經過接地體進入大地并向周圍擴散時所遇到的電阻，接地電阻值的大小直接反應接地裝置的工況，它不僅關系到檢修和運行人員的人身安全，還直接影響有關保護動作情況，所以接地電阻的測量非常重要。

　　測量接地電阻的方法有儀表測量法、搖表測量法和萬用表測量法。

　　大電流接地系統，接地裝置的接地電阻值在一年內任何時候都不應超過0.5Ω;

　　小電流接地系統，接地裝置的接地電阻值一般不宜超過10Ω;

　　獨立避雷針的接地電阻值一般不大于25Ω;

　　安裝在架構上的避雷針其接地電阻值一般不大于10Ω。

　　采用不同的接地的形式，選擇不同的接地材料都會影響接地電阻的大小。影響接地電阻的還有土壤電阻率ρ，鋼材等效直徑d，地網面積S，埋設深度H，接地極長度L，形狀系數A。

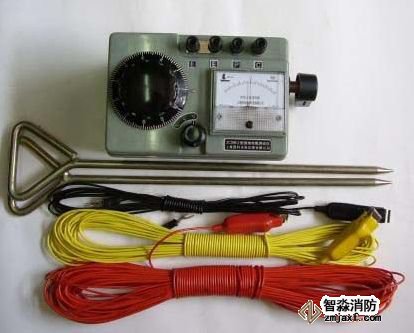

　　操作步驟

　　(1)儀表端所有接線應正確無誤;

　　(2)儀表連線與接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ應牢固接觸;

　　(3)儀表放置水平后，調整檢流計的機械零位，歸零;

　　(4)將“ 倍率開關”置于最大倍率，逐漸加快搖柄轉速，使其達到150r/min.當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針恢復到“0”點。此時刻度盤上讀數乘上倍率檔即為被測電阻值;

　　(5)如果刻度盤讀數小于1時，檢流計指針仍未取得平衡，可將倍率開關置于小一檔的倍率，直至調節到完全平衡為止;

　　(6)如果發現儀表檢流計指針有抖動現象，可變化搖柄轉速，以消除抖動現象。
