消防接口儀器配置試驗方案

作者：江蘇消防檢測設備來源：http://www.ofango.com/發布時間：2020-11-14 02:43:37

消防接口儀器配置試驗方案

1、概述

適用于消防水帶接口、消防吸水管接口和配置在消火栓、消防泵，消防水泵接合器，分水器、集水器、消防水槍和其它，消防裝備上的接口及各種異徑接口、異型接口、悶蓋等型式試驗和出廠檢驗。

1.1消防接口分為：內扣式接口、卡式接口、螺紋式接口、異型接口。

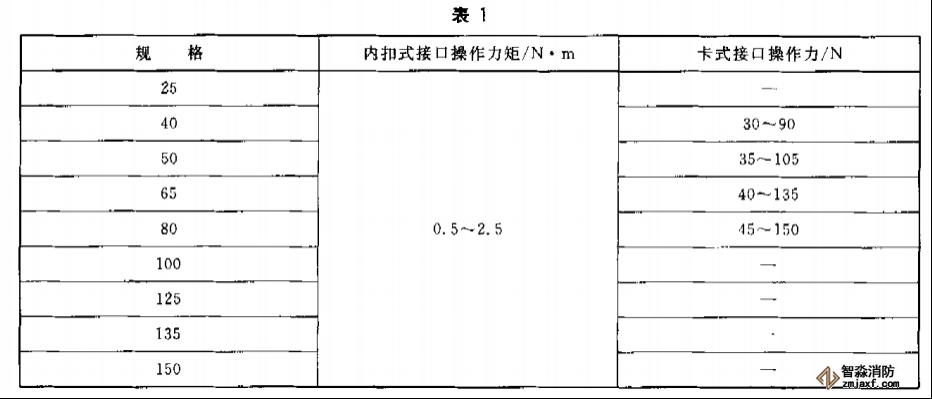

1.2接口操作力和操作力矩，接口成對連接好，操作力和操作力矩應符合表1規定，參考GB12514.1-2005第4.3節。
消防接口儀器配置試驗方案1

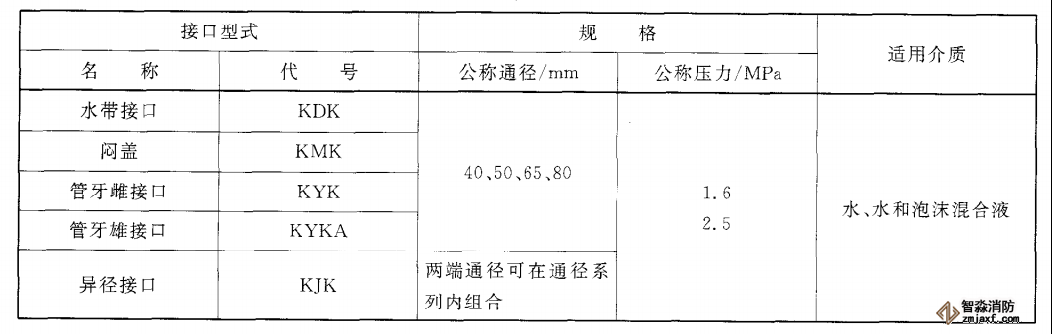

1.3內扣式消防接口的型式和規格應符合表2

表2
消防接口儀器配置試驗方案2

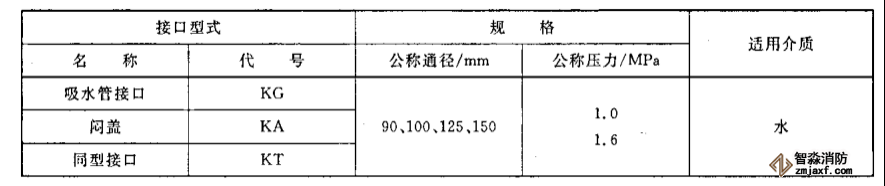

1.4卡式消防接口的型式和規格應符合表3
表3
消防接口儀器配置試驗方案3

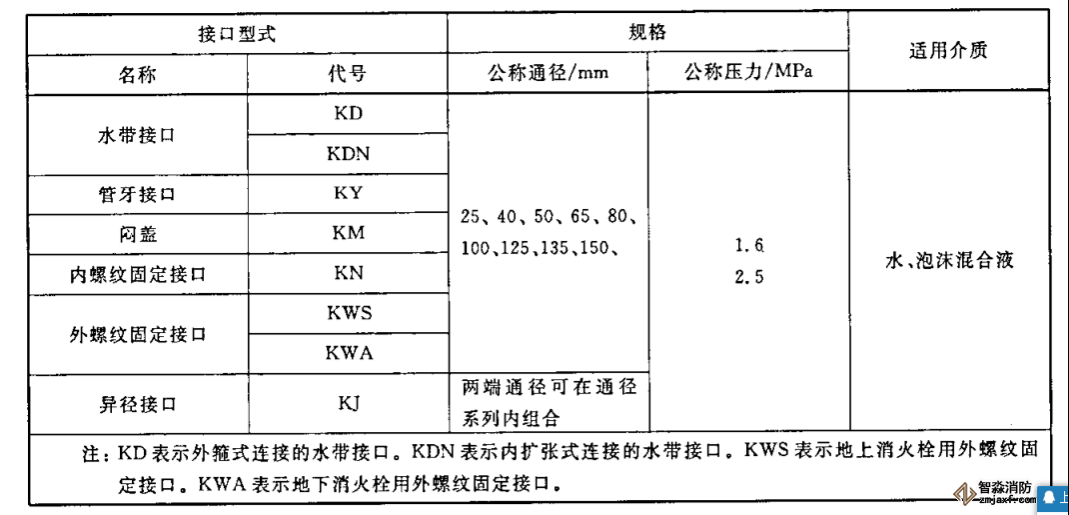

1.5螺紋式消防接口的型式規格應符合表4
表4
消防接口儀器配置試驗方案5

2、依照標準

依照國家消防裝備質量監督檢驗中心《檢驗報告》的型式檢驗符合以及GB12514.1-2005《消防接口第1部分：消防接口通用技術條件》、CCCF-XSRK-005:2008《消防類產品型式認可實施規則，消防接口產品》

3、測試項目：依照國家消防裝備質量監督檢驗中心《檢驗報告》的型式檢驗

序號	檢測項目		標準要求	依照標準	標準條款
3.1	基本尺寸/mm	d	63.5 0.74	GB/TT12514.1	4.1
		D	111 -2.4
		D1	98 -0.87
		D2	90 -0.87
		D3	76^-0.74
		m	12 0.70
		n	5.0±0.09
		L	≧82.5
		L1	55-1.0
3.2	外觀質量		應符合GB12514.1中4.2的要求		4.2
3.3	標志		在接口表面醒目處應清晰地標出型號、規格、商標或廠名等永久性標志		7
3.4	抗跌落性能		除內、外螺紋固定接口處，其他接口從1.5m高處自由落下5次，應無損壞，試驗后應能正常操作作用		5.7
3.5	耐腐蝕性能		接口經96h連續噴射鹽霧腐蝕試驗后，接口表面應無起層、氧化、剝落或其他肉眼可見的點蝕凹坑，試驗后應能正常操作使用		5.8
3.6	密封性能		在0.3MPa水壓下，不應發生滲漏現象		5.4
3.6	密封性能		在公稱壓力水壓下，不應發生滲漏現象		5.4
3.7	水壓強度		接口在1.5倍公稱壓力水壓下，不應出現可見裂縫或斷裂現象，試驗后應能正常操作使用		5.5
3.8	操作力矩/N.m		0.5~2.5		4.3

4、儀器配置：

序號	檢測項目	產品型號	設備名稱	標準條款
4.1	抗跌落性能	ZY6027B	消防噴槍跌落試驗機	GB/T12514.1-2005第5.7節
4.2	耐腐蝕性能	ZY6021-900	鹽霧腐蝕試驗機	GB/T12514.1-2005第5.8節
4.3	密封性能	ZY6502-PC	消防接口壓力綜合試驗機	GB/TT12514.1-2005第5.4節
4.4	水壓強度	ZY6502-PC	消防接口壓力綜合試驗機	GB/TT12514.1-2005第5.5節

5、選用儀器清單：

序號	儀器名稱	型號	品牌	數量
5.1	消防噴槍跌落試驗機	ZY6027B	中諾	1臺
5.2	鹽霧腐蝕試驗機	ZY6021-900	中諾	1臺
5.3	消防接口壓力綜合試驗機	ZY6502-PC	中諾	1臺
