標準規范：DB13/T 5317-2020《地鐵消防設施檢測技術規程》 規定了地鐵消防設施檢測的內容、方法和技術要求。

DB13/T 5317-2020《地鐵消防設施檢測技術規程》由河北省消防救援總隊提出。主要起草單位：石家莊市消防救援支隊、北京城建設計發展集團股份有限公司、河北安順消防檢測服務有限公司、石家莊市軌道交通責任有限公司、中國建筑科學研究院有限公司、河北天安消防技術服務有限公司、石家莊金盾安全技術工程有限公司。本規程規定了地鐵消防設施檢測的內容、方法和技術要求。本規程適用于新建、擴建、改建以及已經投入使用的地鐵消防設施的檢測，包括地鐵主體（站廳、站臺和設備層）、出入口、換乘通道以及與商業接駁通道、風亭、地下區間（含區間風井）。

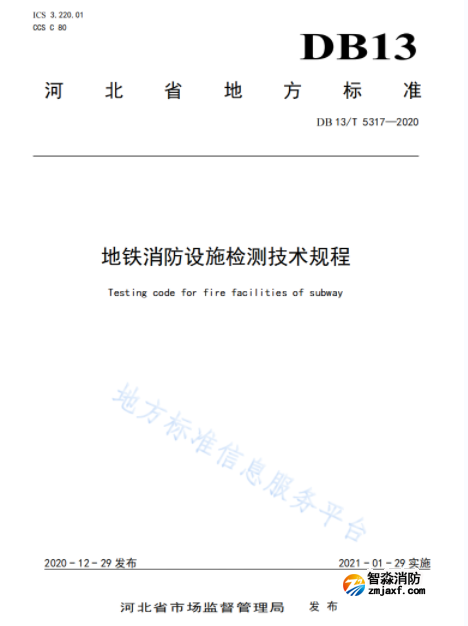

DB13/T 5317-2020

地鐵消防設施檢測技術規程

1 范圍

本文件規定了地鐵消防設施檢測的內容、方法和技術要求。

本文件適用于新建、擴建、改建以及已經投入使用的地鐵消防設施的檢測，包括地鐵主體(站廳、站臺和設備層)、出入口、換乘通道以及與商業接駁通道、風亭、地下區間(含區間風井)。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件;不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

GB 4717 火災報警控制器 GB 50157 地鐵設計規范

GB 50166 火災自動報警系統施工及驗收規范 GB 50974 消防給水及消火栓系統技術規范 GB 51251建筑防煙排煙系統技術標準 GB 51298 地鐵設計防火標準

GB 51309消防應急照明和疏散指示系統技術標準 GA 503 建筑消防設施檢測技術規程

3 術語和定義

GB 50157、GB 50166、GB 51251、GB 51309、GB51298界定的以及下列術語和定義話用干本文件。

3.1

地鐵 subway

在城市中修建的快速、大運量用電力牽引的軌道交通。線路通常設在地下隧道內，中心城區以外的線路一般設在高架橋或地面上。

3.2

綜合監控 integrated supervision

通過計算機網絡、信息處理、控制及系統集成等技術實現城市軌道交通機電系統設備的監視、控制及綜合管理。

3.3

火災自動報警系統 fire alarm system (FAS)

實現火災監測、自動報警并直接聯動消防救災設備的自動控制系統。

3.4

環境與設備監控系統building automatic system(BAS)

對地鐵建筑物內的環境與空氣調節、通風、給排水、照明、乘客導向、自動扶梯及電梯、站臺屏蔽門、防淹門等建筑設備和系統進行集中監視、控制和管理的系統。

3.5

地鐵消防設施subway fire protection facilities

地鐵中設置的用于火災報警、滅火、防煙排煙、人員疏散、防火分隔等設施的總稱。

3.6

綜合后備盤 Integrated Backup Panel(IBP)

作為“緊急情況下”或“在車站相關監控系統人機界面故障造成無法通過監控系統人機界面對重要被控設備進行監控操作時”的緊急后備操作手段，主要實現對信號系統、環境與設備監控系統、門禁系統、自動售檢票系統、站臺門、火災自動報整系統重要被控設備的后備緊急控制及設備狀態指示。

4 基本規定

4.1 一般規定

4.1.1 地鐵消防設施檢測應按照資料核查、現場檢測的程序進行。

4.1.2 各消防設施的組件和設備應符合設計選型，并應具有出廠產品合格證，消防產品應具有符合法定市場準入規則的證明文件。

4.1.3 各消防設施的組件和設備的永久性銘牌和按規定設置的標志，其設置位置和色標應正確，文字和數據應齊全，文字內容及符號應清晰、準確。

4.1.4 系統組件、設備、管道、線槽、支架或吊架等應完好，無變形、無銹蝕等損害，設備、管道應無泄漏現象，導線和電纜的連接、絕緣性能、接地電阻等應符合設計要求。各類閥門應處于正確位置，并啟閉靈活、無泄漏現象。

4.1.5 檢測使用的測試、測量設備應經過法定計量部門檢定、校準合格。

4.1.6 地鐵消防設施檢測主要包括消防相關設施的功能性檢測、完整性檢測和用常規儀器進行的系統性能檢測，不包括消防產品本身的質量檢測。

4.1.7 本標準中未提及的檢測項目及方法按照 XF 503的相關要求執行。

4.2 檢測要求

4.2.1 資料核查的要求

資料核查應包括下列項目: a)消防產品質量合格證明文件;

b)消防設計及變更情況、特殊消防設計文件專家評審意見及其他需要提供的資料;

c)有防火性能要求的建筑構件、建筑材料符合國家標準或行業標準的證明文件、出廠合格證; d)其他需要核查的資料。

4.2.2 現場檢測的要求

息服務

現場檢測應包括下列項目:

a)對地鐵消防設施等的外觀質量進行現場抽樣查看:

b)通過專業消防檢測儀器設備對涉及距離、寬度、長度、面積、厚度等可測量的指標進行現場抽樣測量; c)對地鐵消防設施的功能進行現場測試:

d)對其它涉及消防安全的項目進行抽檢、測試。

4.2.3 檢測內容

4.2.3.1 防火分隔設施

防火分隔設施的檢測內容應包括防火門、防火卷簾、防火窗以及防火閥等。

4.2.3.2 消防給水設施

消防給水設施的檢測內容應包括消防水池、消防水泵、穩壓泵、氣壓水罐、水泵控制柜和水泵接合器以及主要閥門。

4.2.3.3 滅火設施

滅火設施的檢測應包括消火栓系統、氣體滅火系統和滅火器等。各滅火系統的檢測內容如下: a)消火栓系統的檢測內容應包括室內消火栓、室外消火栓;

b)氣體滅火系統的檢測內容應包括滅火劑和驅動氣體的儲存裝置、噴嘴、氣體滅火控制器和系統功能。

4.2.3.4 防排煙設施:

a)機械加壓送風系統的檢測內容應包括送風機、送風閥(口)、控制柜和系統功能;

b)排煙系統的檢測內容應包括排煙風機(含隧道風機)、補風機、排煙閥(口)、排煙防火閥、擋煙垂壁、控制柜和系統功能。

4.2.3.5 消防供配電設施

消防供配電設施的檢測內容應包括消防配電、電線電纜、消防設備應急電源以及主備電源切換功能。

4.2.3.6 火災自動報警系統

火災自動報警系統的檢測內容應包括火災探測器、手動火災報警按鈕、火災報警控制器、消防控制室圖形顯示設備、火災警報裝置、消防應急廣播控制系統和消防專用電話及系統功能。

4.2.3.7 消防應急照明和疏散指示系統

消防應急照明和疏散指示系統的檢測內容應包括系統設備的選型、設置，應急照明燈具照度、系統設備和系統應急功能的檢查。

4.2.3.8 其他地鐵消防設施

其他地鐵消防設施的檢測內容應包括防火門監控系統、消防設備電源監控系統、電氣火災監控系統及其功能的檢查。

住信，息服務平

5 檢測項目、要求與方法

5.1 防火分隔設施

5.1.1 防火門

技術要求:

a) 防火門應在其明顯部位設置標明產品名稱、型號規格、耐火性能的永久性標牌;

b)除特殊情況外，防火門應為向疏散方向開啟的平開門，并在關閉后應能從任何一側手動開啟;

c)管井檢修門外，防火門應具有自閉功能，雙扇和多扇門應有按順序關閉的功能。裝有信號反饋裝置時，開、關狀態信號應能反饋到防火門監控主機;

d) 防火門門框與門扇、門扇與門扇的縫隙處嵌裝的防火密封件應牢固、完好; e) 防火門的類別、安裝位置、開啟方向應符合設計文件的要求;

f) 設有出入口控制系統的防火門，應能自動和手動解除出入口控制系統。檢測方法:

a) 查看組件是否齊全;開啟常閉防火門，查看關閉效果;查看雙扇門和多扇門的關閉順序; b) 查看防火門永久性銘牌，內容齊全;

c) 查看防火門開啟方向:防火門關閉后，分別從內外兩側開啟;

d) 查看防火門門框與門扇、門扇與門扇的縫隙處嵌裝的防火密封件牢固、完好; e) 查看出入口門禁控制裝置的解除情況及其信號反饋情況。

檢測數量:實際安裝數量不足10樘的全部抽檢，多于10樘的按不低于30%進行抽檢，但不應少于10樘。

5.1.2 防火卷簾

技術要求:

a) 防火卷簾與樓板、梁和柱之間的空隙，應采用防火封堵材料等將其封堵;

b) 組件應齊全完好，緊固件應無松動現象;

c) 機械操作、現場手動、遠程手動和聯動控制應正常，關閉時應嚴密;

d) 運行時應平穩順暢、無卡澀現象;

e)防火卷簾兩側應安裝火災探測器組及其警報裝置。設置在疏散通道位置的防火卷簾應由感煙、感溫兩種不同類型的火災探測器組聯動，一個相關探測器報警后下降至距地面1.8m處停止，另一個相關探測器報警后，卷簾應繼續下降至地面，并向 FAS 主機反饋信號;設置在其他位置的防火卷簾應由同一防火分區兩只不同的火災探測器組聯動，火災報警后，應直接下降至地面，并應向 FAS 主機反饋信號。

檢測方法:

a) 查看防火卷簾與樓板、梁和柱之間的空隙，采用防火封堵材料封堵完好;

b)查看卷簾及其電動機等部件的外觀;

c)分別以機械操作、現場手動、在消防控制室遠程手動和聯動控制的方式操作卷簾升降，查看卷簾的運行情況及其信號反饋情況。

消防檢測儀器和設備:煙感探測器功能試驗器、溫感探測器功能試驗器。

檢測數量:實際安裝數量不足10樘的全部抽檢，多于10樘的按不低于30%進行抽檢，但不應少于10

樘。

5.1.3 防火窗

技術要求:

a) 防火窗的型號、規格、數量、安裝位置等應符合設計要求;

b)有密封要求的防火窗，其窗框密封槽內鑲嵌的防火密封件應牢固、完好。檢測方法:對照設計，直觀檢查。檢測數量:全數檢測。

5.1.4 防火閥

技術要求:

a) 防火閥設置的位置、數量、種類應符合設計文件要求;

b)門應完好無損，進行手動關閉(開啟)、復位試驗，閥門動作應靈敏、可靠，關閉應嚴密;

c)手和自閉(開)防火后反信號至站控制室。檢測方法:

a)查看的外及設的位置和種類;

b)手動關閉(開啟)并復位，查看防火閥動作情況及其信號反饋情況:

c)分別觸發兩個相關火災探測器，查看電動防火閥的動作情況及其信號反饋情況，之后復位。

消防檢測儀器和設備:煙感探測器功能試驗器、溫感探測器功能試驗器。檢測數量:按不低于安裝數量的30%進行抽檢，但不應少于10個。

5.2消防給水設施

5.2.1 消防水源

技術要求:

a)地鐵消防水源的給水方式應符合消防設計文件的要求:

b)采用市管網直接供水的方式時，車站消防給水系統的進水管不應少于2條:當車站周邊僅有一條市政枝狀給水管道時，應設置消防水池。

檢測方法:

a)查閱設計文件和圖紙確定供水方式:

b)現場核查兩路消防進水管閥門井的設置情況:

c)現場核查消防水池的設置情況。

檢測比例:全數檢測。

5.2.2 消防水池:

技術要求:

a)消防水池補水設施應能正常使用;

b)消防水池有效容積、格數應符合設計文件要求;

c)與用用水池應采取確保消防用水量不作他用的技術措施:

d)消防水池應設置就地水位顯示裝置，并應在消防控制中心或值班室等地點設置顯示消防水

池水位的裝置，同時應有最高和最低報警水位;

e)消防水池應設置防凍措施。

檢測方法:

a)查看消防水池的補水管、溢流管、泄水管的設置位置、管徑;

b)共用水池查看保證不被其他用水出用的具體措施和出水口的設置，保證消防用水量要求;

c)查看現場、消防控制中心水位顯示裝置的設置情況及高低水位的報警功能;

消防檢測儀器和設備:盒尺。

檢測數量:全數檢測。

5.2.3 消防水泵

技術要求:

a)消防泵的設置、規格型號應滿足消防給水系統的流量和壓力需求;

 b)消防水泵應采取自灌式吸水:

c)消防水泵應有注明系統名稱和編號的標志牌，內容應完整、清晰:

d)消防水泵進出口閥門應保持常開，標志牌正確: e)防水泵進出口設力表

f)消防水泵出水管應設置防超壓裝置，且無損壞、銹蝕等現象;

g)每臺消防水泵出水管上應設置試水管，并應采取排水措施;

h)消防水泵啟動后應能正常運行，并能向FAS主機正確反饋水泵狀態的信號檢測方法:

a)查看消防水泵進出口壓力表、閥門的設置、開啟程度、采用類型，各閥門標牌的設置情況等;

b)查防水設水管排水設施:

c)在泵房控制柜處啟動消防水泵，查看消防水泵的運行及相關信號反饋情況:

d) 在車站控制室啟動水泵，查看運行情況及其反饋信號是否正確。檢測數量:全數檢測。

5.2.4 穩壓泵及氣壓水罐

技術要求:

a)泵及氣水罐的組件應齊全、外觀應無損傷、泄漏等缺陷，固定應牢固;

b)泵和氣壓水罐應有標明所屬系統名稱和編號的標志，且內容完整、準確、清晰:

c)泵和氣壓水罐應符合設計要求，啟動正常，啟泵與停泵壓力應符合設定值且壓力表顯示正常;

d)穩壓泵和氣壓水罐進出口閥門應常開，標志牌應準確、清晰: e)消防水泵啟動后穩壓泵應停止運行。檢測方法:

a)查看穩壓泵和氣壓水罐的標識，查看進出口閥門的開啟程度和標志; b)氣壓水罐的容積、工作壓力應符合設計要求;

c)測試在低于(高于)設定的啟泵(停泵)壓力值時穩壓泵的運行情況。檢測數量:全數檢測。

5.2.5 消防水泵控制柜

技術要求:

a)消防水泵控制柜應有注明系統名稱和編號的標志牌;

b)現場應能通過按鈕啟、停每臺水泵，且按鈕、指示燈及儀表的安裝位置正確，外觀和顯示等正常:現場的應急機械啟泵裝置應能正常啟泵;

c)防與用泵應能手動切換:當消防主泵不能正常投入運行時，應能自動切換啟動備用泵;

d)消防水泵不應設置自動停泵的控制功能，應能手動啟停和自動啟動;

e)車站控制室內的IBP盤和FAS主機應能直接手動控制消防泵的啟動、停止并能接收消防泵的信號反饋信息:

f)消防水泵出水管道壓力低于低壓壓力開關的啟泵設定值時，消防水泵應能自動啟動。檢測方法:

a)查看消防水泵控制柜的按鈕、指示燈及儀表是否正常，標識是否正確:

b)通過按鈕手動操作啟動和停止每臺消防水泵，查看消防水泵的運行情況;使用應急機械啟泵裝置啟動消防水泵，查看消防水泵的運行情況;

c)手動操作切換主用和備用泵，模擬主用泵故障，并查看自動切換啟動備用泵的情況，同時查看儀表及指示燈的顯示情況:

d)通過車站控制室內IBP盤和FAS主機分別測試遠程多線手動和模塊控制啟動消防泵的功能;

e)打開試水管閥門，將管網壓力降至低壓壓力開關設定啟泵壓力值，查看消防水泵自動啟動情況。

5.2.6 水泵接合器

技術要求:

a)水泵接合器應設在室外便于消防車使用的地點，且距室外消火栓或消防水池的距離在15m~40m 之間;

b)水泵合器設置的數量應符合設計要求:

c)久標銘牌，并應標明供水系統、供水范圍和額定壓力; d)水泵接合器止回閥的安裝方向應使消防用水能從水泵結合器進入系統: e)水泵接合器控制閥應常開，目啟閉靈活，止回解應嚴密關閉:

f)地下消防水泵接合器的安裝，應使進水口與井蓋底面的距離不大于0.4m，且不應小于井蓋的半徑，接口應正對井口

g) 防凍措施應完好。

檢測方法:

a)查看是否有注明所屬系統和區域的固定標志牌;

b)轉動手輪，查看控制閥是否常開，啟閉是否靈活，止回閥方向是否正確。用消防車或室外消火栓等加壓設施供水，查看系統壓力的變化及閥門的密封情況: c)核查水泵接合器的設置數量、位置是否與圖紙設計一致;

d)測量地下消防水泵接合器與井蓋的距離;

e)測量水泵接合器與附近消火栓的距離;

f)檢查水泵接合器的組件(安全閥、止回閥等)是否齊全; g)查看水泵接合器的防凍措施是否完好。

消防檢測儀器和設備:盒尺、鋼卷尺、激光測距儀。

檢測數量:按不低于按照總數50%進行檢測。

5.3 消火栓系統

準信

5.3.1室外消火栓

技術要求:

除地上區間外，地鐵車站及其附屬建筑應設置室外消火栓系統，并應符合如下規定:

a)室外消火栓的設置數量、位置應與設計文件一致; b) 消火栓組件應齊全、完好，閥門應能靈活啟、閉。

c)地下式消火栓應有明顯的永久性標志，井內應無積水。

d)室外消火栓距路邊不應超過2m，距建筑物外墻不應小于5m; e)消火栓栓口處的出水壓力應符合設計要求且不應小于0.10MPa。檢測方法:

a)核查室外消火栓的設置數量、位置是否與圖紙設計一致;

b)檢查室外消火栓的標識設置情況，組件是否齊全，完好，閥門是否能靈活啟、閉:

c)測儀測消火距路建筑物外距離

d)用消火栓測壓接頭測量室外消火栓的出水樂力，壓力應不低于0.1MPa

消防檢測儀器和設備:消火栓測壓接頭、專用扳手、鋼卷尺、激光測距儀。

檢測數量:全數檢測，出水壓力測試不少于2處。

5.3.2 室內消火栓

技術要求:

a)站的站廳層、站臺層、設備層、地下區間及長度大于30米的人行通道等處均應設置室內消火栓:公共區設備區消火栓箱內應配置消防軟管卷盤或輕便消防水龍:

b)消火栓的閥門應能靈活啟、閉，且無泄漏，栓口的位置應便于連接水帶，栓口的出水方向、栓口中心距地面的高度應符合設計要求:

c)火箱的組件應全，箱門應能靈活開、關，開啟角度應符合要求;箱體外應有明顯標志或區別色。地下區間可不設置消火栓箱，但應將水帶、水槍等配套消防設施設置在車站站臺層端部的專用消防箱內，并應有明顯標志:

d) 消火栓栓口處的靜壓應符合設計要求;

e)消火栓開啟后，消防水泵應能自動啟動，壓力開關的反饋信號應正常，消火栓栓口處的出水壓力應符合設計要求且不應0.25MPa、高于0.5MPa。檢測方法:

a)查站廳層、站臺層、設備層、地下區間消火栓的設置位置、數量和型號情況:

b)用尺或測距儀測量消火栓栓口距地安裝高度，距地高度宜為1.1米:

c)查消火箱的標識標，組件是否齊全，箱門開關是否靈活，開啟角度是否符合要求;

d)選取車站和區間內最不利處消火栓測試其靜壓，不應低于0.1MPa:選取最有利處消火栓測試其靜壓，不應大于1.0MPa:

e)開啟試驗消火栓，以自動方式啟動消防水泵，查看消火栓出口動水壓力和壓力開關的反饋信號:

f)在站廳層、站臺層、區間分別選取一處消火栓，測試消防泵啟動后消火栓的出水壓力，出水壓力不應低于0.25MPa，且不應高于0.5MPa。

消防檢測儀器和設備;盒尺、激光測距儀、消火栓測壓接頭。

檢測數量:按不低于總數20%進行檢測。

5.3.3室內消防給水管道

技術要求:

a)向室內外環狀消防給水管網供水的輸水干管、一組消防泵向環狀管網的輸水干管均不應少于 2 條;

b)消火栓的供水管道及其標志色應完好，管道連接應無銹蝕和漏水現象，閥門應有明顯啟閉標志:

c)站廳與室外通部分的明露消防給水管道應采取防凍措施或采用干式系統:

d)消火栓處應設置消火栓的水泵啟動按鈕，其動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，聯動控制消火栓泵的啟動。檢測方法:

a)對照設計圖紙，查看室內消火栓管道是否為環狀連接，輸水管是否有兩條;

b)查看消火栓的供水管道及閥門的外觀情況，標志色是否完好，閥門是否有明顯啟閉標志:

c)查看站廳層與室外通部口)消防給水管道是否采取了保溫措施，是否按照設計要求采取了電伴熱保溫措施;

d)按下消火栓的水泵啟動按鈕，火災報警控制器是否能接收其動作反饋信息:同時觸發一個探測器報警信號或手動報警按鈕報警信號，查看火災報警控制器能否聯動消防泵啟動。

消防檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、消火栓測壓接頭、專用扳手。

檢測數量:站廳、站臺公共區、設備區及區間，每個區域的管道連接、閥門設置、保溫措施抽檢不少于2處:消火栓的水泵啟動按鈕抽檢數量不低于總數的20%。

5.4 氣體滅火系統

5.4.1 儲存裝置

技術要求:

a)儲存容器有效的檢驗周期內，儲存容器及其組件的固定應固，手動操作裝置的鉛封應完好;

b)儲存容器正面應標明設計規定的滅火劑名稱和儲存容器的編號，銘牌標識清晰，應有藥劑

充裝量和充裝日期:

c)求，力表顯示且安裝位置應便于人員觀察和操作:

d)連接儲存容器與集流管之間的單向閥的流向指示箭頭應指向介質流動方向;

e)驅動氣瓶外觀無變形、無損傷、無缺陷、有鉛封、安裝牢固;氣瓶上應有標明驅動介質名稱、對應防護區或保護對象名稱或編號的永久標志，并應便于觀察: f)驅動氣瓶的壓力不應低于設計壓力，且不得超過設計壓力的5%;

g)在儲存容器或容器閥上，應設安全泄壓裝置。組合分配系統的集流管，應設安全泄壓裝置;安全泄壓裝置的動作壓力，應符合相應氣體滅火系統的設計規定。

檢測方法:

a)查看儲存容器、驅動氣瓶的外觀、鉛封、壓力表和標志牌，核對儲存裝置是否處于有效的檢驗周期內:

b) 核查儲存裝置、集流管上的安全泄壓裝置。檢測比例:全數檢測。

5.4.2 選擇閥

技術要求:

a)選擇閥應有明顯的分區標志牌且標示正確，清晰，應能靈活手動啟閉:

b)選擇閥操作手柄應安裝在操作面一側，選擇閥位置應靠近儲存器且便于操作:

c)指示指介質流方向。檢測方法:

d) 查看選擇閥外觀和分區標志牌:

e)操作選擇的手動裝置，打開后再復位; f)查看選擇閥手柄的安裝位置。檢測數量:全數檢測。

5.4.3 管網

技術要求:

a)管及管光滑，不得有碰撞腐蝕;

b)火劑輸送管道的外表面應涂紅色油漆;在吊頂內，活動地板等隱蔽場所內的管道，可涂紅色油漆色環:每個防護區的色環寬度應一致，間距應均勻。檢測方法:

a查外無、、等缺: b)查看管道外表面涂紅色油漆:檢測數量:每個防護區抽檢不低于2處。

5.4.4 噴嘴

技術要求:

a)噴嘴的型號、規格應符合設計要求，并有表示其型號、規格的永久性標識:噴嘴方向應正確、并應無堵塞現象:

b) 噴嘴的安裝位置應符合設計要求。

檢測方法:

a)查看噴嘴外觀，對照設計查驗其型號、規格:

b)對照設計圖紙，查看噴嘴的安裝位置。檢測數量:按不低于安裝數量的20%抽檢。

5.4.5 氣體滅火控制器

技術要求:

a)滅火控制方式所處狀態應有明顯的標志或燈光顯示，反饋信號顯示應正確;

b)自動、手動轉換功能應正常滅火控制器處于自動或手動狀態時，均可實現手動操作啟動方式:

檢測方法:

a)對面板上所有的指示燈、顯示器和音響器件進行功能自檢:

b)將控制方式設定在手動，然后轉換為自動，分別查看控制器的顯示情況:

c)源，查備用流電源的自動投入和主、用電源的狀態顯示情況。檢測數量:全數抽檢。

5.4.6 系統功能

技術要求:

a)氣體滅火系統中管網滅火系統應設自動控制、手動控制和機械應急操作三種啟動方式;

b)防火區內及其入口的警裝置和入口處的安全標志、緊急啟停按鈕應正常;

c)防火區設置泄壓口，泄壓口應符合設計要求；

d) 對于需延時啟動的防護區，其延時啟動功能正常，延時時間不大于30s;

e)模擬啟動試驗和模擬噴氣試驗應符合GB50263-2007的要求:受檢防護區對應驅動氣瓶的電磁朗與火警信號應聯動正常:噴灑管道上的壓力訊號器動作信號應與防護區外暗灑指示信號對應一致:車站控制室接收到相關系統組件動作的反饋信號。

檢測方法:

a)查系統自手動制和機械應急操作三種啟動方式:

b)查看防護區內的聲光報警裝置，入口處的安全標志、聲光報警裝置以及緊急啟/停按鈕;

c)查區內口的設置位置、高度和面積;

d) 將系統設定在自動控制狀態，拆開該防護區驅動氣瓶電磁閥的啟動信號線并與萬用表連接(調節至直流電樂檔):先后觸發防護區內的兩個不同類型火災探測器，查看氣體滅火控制器的顯示，測量延時啟動時間，延時結束后，查看萬用表的顯示情況及相關聯動設備的聯動情況;

e)觸發該防護區的緊急啟動按鈕并用秒表開始計時，測量延時啟動時間，查看防護區內聲光報警裝置、通風設施以及入口處聲光報警裝置等的動作情況、氣體滅火控制器與消防控制室顯示的反饋信號:

f)當進行模擬啟動試驗和模擬噴氣試驗時，應符合GB50263-2007的要求。

消防檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、秒表、激光測距儀、萬用表等。

檢測數量:系統功能全數檢測:模擬噴氣試驗按不低于防護區總數的10%進行抽檢，至少抽檢1個防護區。

5.5 滅火器

技術要求:

a)車站及區間隧道管理用房的滅火器選型、數量及滅火級別應符合設計文件要求:

b)器筒體無明顯銹蝕和凹凸等損傷，手柄、插銷、鉛封、壓力表等組件應齊全完好;滅火器型號標識清晰、完整:滅火器應有銘牌貼在簡體上或印刷在筒體上:

c)力表指在綠色范圍內

d)滅火器及滅火劑應在有效期內，應定期進行維修維護，并出具維修合格證及維修時間，報廢年限應符合GA95-2015的要求。檢測方法:

a)查看滅火器的設置地點，核查其型號和數量;

b)檢查滅火器的外觀質量、鉛封、壓力表及其他組件的完好性;

c)查看生產日期、維修標志與日期、核查其使用有效期。

消防檢測儀器和設備:激光測距儀、卷尺

檢測數量:按照不低于設置總數20%進行抽檢。

5.6 防排煙設施

5.6.1 機械防煙

地方標準信

5.6.1.1 控制柜

技術要求:

a)加壓送風機現場控制柜、環控電控柜應有注明系統名稱的編號和標志;

b) 儀表、指示燈顯示應正常，開關及控制按鈕應靈活可靠:

 c)手動自動切換功能且能可靠切換。

檢測方法:

a) 查看標志、儀表、指示燈、開關和控制按鈕。

b) 啟、停相應區域風機，查看其儀表及指示燈顯示情況

檢測數量:全數檢測。

5.6.1.2 加壓送風機

技術要求:

a)風機的銘牌應清，技術指標應符合設計要求。風機上應有注明系統名稱和編號的清晰標志;

b) 傳送皮帶的防護罩、新風入口的防護網完好:

c)動運轉平穩、葉輪旋轉方向正確，無異常振動與聲響;

d) 應能在IBP 盤、FAS主機啟動相應區域的送風機，并向FAS主機反饋信號:

e) 手動啟動送風閥(口)，加壓送風機能自動啟動:

f)送風口風速不大于7m/s;

g) 防煙樓梯間的余壓值應為40~50Pa，前室的余壓值應為25~30Pa。

檢測方法:

a) 查看外觀和標志牌。

b)在IBP盤、FAS主機啟動相應區域的送風機，查看信號反饋:

c器于自動狀態，手動啟動送風閥(口)，查看送風機的動作情況;

d) 采用微，選取送系統末端所對應的送風最不利的二個連續樓層，模擬起水尾及其上下層，測量防煙樓梯間、前室或合用前室的余壓。

消防檢測儀器和設備:風速儀、數字微壓計

檢測數量:全數檢測。

5.1.6.3 送風閥(口)

技術要求:

a)體安裝應牢固，無銹蝕及機械損傷，安裝位置應正確，有效面積符合設計要求;

b)送()應能手動和自動開啟，并可手動復位:開啟與復位操作應靈活、可靠，關閉應嚴密，反饋信號應正確。

檢測方法:

a)查看外觀和送風口的安裝位置，測量有效面積:

b) 手動、自動開啟任一送風閥(口)，手動復位，查看動作和信號反饋情況。

消防檢測儀器和設備:盒尺。

檢測數量:按不低于安裝數量的50%進行抽檢，安裝數量低于5個的全數測量。

5.6.2 自然排煙

技術要求:

a)排煙窗的開啟方式，開啟面積和距最遠點的水平距離應符合設計要求;

b)自動排煙窗應能正常手動、自動開啟和復位，動作信號應在車站控制室顯示;

檢測方法:

a)現場查看排煙窗位置、測量開啟面積和排煙口至最遠點水平距離;

b) 手動、自動開啟和復位自動排煙窗，查看車站控制室的信號顯示。

消防檢測儀器和設備;卷尺。

檢測數量:按不低于安裝數量的50%進行抽檢，安裝數量低于10個的全數檢測。

5.6.3 機械排煙

5.6.3.1 控制柜

技術要求、檢測方法、

檢測數量同5.6.1.1要求。

5.6.3.2 排煙風機、補風機

技術要求:

a)風機的銘牌應清晰，技術指標應符合設計要求。風機上應有注明系統名稱和編號的清晰標志;

b) 傳送皮帶的防護罩、新風入口的防護網完好;

c)啟動運轉平穩、葉輪旋轉方向正確，無異常振動與聲響:

d) 應能在 IBP 盤、FAS 主機啟動相應區域的排煙風機、補風機，并向FAS 主機反饋信號，由BAS 系統控制的補風機，應能聯動開啟:

e)排煙風機應與排煙口聯動，任何一個排煙口(閥)開啟或排風口轉為排煙口時，系統應能自動轉化為排煙狀態。

f) 排煙風機入口處的排煙防火閥應能連鎖關閉排煙風機及相應補風機。 g) 排煙口風速不大于 7m/s;

h)地下區間隧道發生火災時，位于隧道兩側的事故風機應啟動運行，單洞區間隧道斷面排煙風速應在 2m/s~11m/s之間:

檢測方法:

a) 查看外觀和標志牌。

b)在 IBP 盤、FAS 主機手動啟動排煙風機及補風機，F(xiàn)AS 主機能接收反饋信號;

c)火災報警控制器處于自動狀態，手動啟動任一排煙閥(口)，查看相應排煙風機、補風機的動作情況:

d) 手動關閉排煙風機入口處排煙防火閥，查看排煙風機及補風機的動作情況; e) 通風與排煙合用系統，同時查看風機運行狀態的轉換情況;

f) 在不同火災模式下，啟動事故風機，參照 XF503 測試排煙口風速的要求測量區間垂直斷面風速;

g) 將消防聯動控制設備和風機控制柜設置在自動控制方式下,按照預定邏輯關系觸發火災報警器件，查看排煙風機、補風機的動作和信號反饋情況。

消防檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、風速儀。

檢測數量:全數檢測。

5.6.3.3 排煙閥

技術要求、檢測方法、檢測數量同5.1.6.3要求。

5.6.3.4 擋煙垂壁

技術要求:

a) 擋煙垂壁的安裝位置與下垂高度應符合設計要求;

b)活動擋煙垂壁動作信號應反饋至車站控制室;

c)活動擋煙垂壁的自動啟動和現場手動啟動功能應正常，當火災確認后，火災自動報警系統應在 15s 內聯動相應防煙分區的全部活動擋煙垂壁，60s 以內擋煙垂壁應開啟到位。

檢測方法:

a) 查看擋煙垂壁的安裝位置，測量其下垂高度。

b)分別觸發兩個相關的感煙火災探測器，查看活動擋煙垂壁的動作情況及其信號反饋情況;

c)現場手動啟動擋煙垂壁，查看活動擋煙垂壁的動作情況及信號反饋情況，記錄擋煙垂壁動作時間。

消防檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、秒表。

檢測數量:全數檢測

5.7消防供配電設施

5.7.1 消防配電

技術要求:

a)消防用電負荷應為一級負荷，采用雙重電源進行供電。兩路進線電源運行時應相互獨立，

一路電源故障時，另一路電源仍能保證供電不中斷。其中，火災自動報警系統、環境與設備監控系統和地下車站及區間的應急照明用電負荷為特別重要負荷;

b) 消防用電設備的供電回路應為獨立回路;

c)防設備箱別于他配電箱的明顯標志，不同設備的消防配電箱應有明顯區分標識。配電箱上的儀表、指示燈的顯示應正常，開關及控制按鈕應靈活可靠;

d) 火災自動報警系統、環境與設備監控系統、消防水泵、防火卷簾、活動擋煙垂壁、自動滅火系統、事故疏散兼用的自動扶梯、火災事故風機、防排煙風機等應在最末一級配電箱處設置雙電源自動切換裝置，且能正常切換。切換備用電源的控制方式及操作程序應符合設計要求。

檢測方法:

a) 查閱設計文件，查看配電室現場情況;

b) 核對消防配電方式，查看車站控制室及各地鐵消防設施最末一級配電箱的標志以及儀表、指示燈、開關和控制按鈕;

c)核對各相關部位的配電方式、配電箱的控制方式和操作程序，查看最末一級配電箱運行情況。自動控制方式下，手動切斷消防主電源，觀察備用消防電源的投入及指示燈的顯示。主電源恢復后，觀察消防主電源的由備電切回及指示燈的顯示。

檢測數量:全數檢測。

5.7.2 電線電纜

技術要求:

a)電線電纜暗敷時應采用金屬管、可撓(金屬)電氣導管,并應敷設在不燃燒體的結構層內，且保護層厚度不小于 30mm:明敷時應采用金屬管、可撓(金屬)電氣導管或金屬封閉線槽保護并采取防火保護措施(礦物絕緣類不燃性電纜可直接明敷);

b)系統內不同電壓等級、不同電流類別的線纜不應穿在同一根保護管中，當合用同一線槽時，線槽內應有隔板分隔;

c)電線穿越不同防火分區、穿越樓板、電纜通道及電纜溝隔墻、穿越耐火極限不小于1.00h的隔墻處、申纜引至申氣框、盤或控制屏的開孔部位，應采取防火封堵措施。

檢測方法:

a)查看設計文件和施工記錄，現場抽檢明敷電線電纜是否穿金屬管保護并采取防火保護;

b)查看橋架內不同類別的線纜是否分開保護，同一線槽內是否設置隔板分隔;

c) 查看防火封堵情況。

檢測數量:檢查位置不少于10處。

5.7.3 消防設備應急電源

技術要求:

a)消防設備應急電源的容量應能滿足設計連續供電時間內正常運行的要求;

b)消防設備應急電源的安裝場所應滿足其運行環境要求。

c)提供用供，并按公共區與設備管理區分回路供電。備用照明和疏散照明不應由同一分支回路供電。

檢測方法:

a)查看消防設備應急電源的銘牌、儀表和指示燈，查看設備應急電源容量;

b)查看安裝場所的通風條件，測量環境溫度是否超出電池標稱的工作溫度，查看場所是否無火災爆炸危險;

d) 切斷消防設備的主備電源，使應急電源處于正常工作狀態，檢查應急電源的顯示情況。

消防檢測儀器和設備:數字溫濕度計。

檢測數量:全數檢測。

5.8 火災自動報警系統

5.8.1 火災報警控制器

技術要求:

a)火災報警控制器安裝在墻上時，其主顯示屏高度應為1.5m~1.8m，其靠近門軸的側面距離不應小于 0.5m，正面操作距離不應小于 1.2m;

b)柜式火災報警控制器正面操作距離，當單列布置時不應小于 1.5m;雙列布置時不應小于2m，距離維修距離不應小于 1.0m。其底宜高出地面 0.1m~0.2m;

c) 電纜芯線和所配導線的端部，均應標明編號并與圖紙一致，字跡清晰不易褪色;

d) 接地線應采用銅芯絕緣導線，線芯截面積不應小于 4mm2，接地電阻不應大于 1Ω:接地應牢固，并設有明顯標志;

e)應能直接或間接地接收來自火災探測器及其他火災報警觸發器件的火災報警信號，發出火災報警聲、光信號，指示火災發生部位:火災報警聲信號手動消除后，當再有火災報警信號輸入時，應能再次啟動;

f)當控制器內部、控制器與其連接的部件間發生故障時，應能在 100s 內發出與火災報警信號有明顯區別的聲、光故障信號，且應能顯示故障部位和類型; g) 自檢、消音、復位功能應正常;

h)主電源嚴禁使用電源插頭連接，不應設置剩余電流動作保護和過負荷保護裝置，應有明顯的永久性標志:應直接與消防電源連接，當主電源斷電后能自動切換到備用電源;

i) 控制器的功能應符合GB 4717 的要求。

檢測方法:

a)用測距儀或盒尺測量火災報警控制器的安裝情況;

b)查看控制器內導線端部編號是否清晰;人

c)查看控制器保護接地線設置，測量接地電阻及線芯截面積:

d) 查看主電源與消防電源的連接方式:

e)檢查主電源是否采用剩余電流動作保護和過負荷保護裝置:

f) 按照GB 4717 的規定對控制器的功能進行測試。

消防檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、秒表、激光測距儀、接地電阻測試儀。

檢測數量:全數檢測。

5.8.2消防控制室圖形顯示裝置

技術要求:

a)應能完整顯示總平面圖和各保護對象的建筑平面圖，顯示報警設備的名稱、物理位置和地址注釋信息:

b)火災報警控制器發出火災報警、聯動控制和反饋信號時，顯示裝置應在 10s內顯示報警或啟動設備對應的建筑位置，在建筑平面圖上指示報警或啟動設備的物理位置、地址注釋信息，記錄報警或啟動時間，且應與控制器的顯示信息一致;

c)火災報警控制器發出監管報警、屏蔽、故障信號時，顯示裝置應在 100s 內顯示設備對應的建筑位置，在建筑平面圖上指示設備的物理位置、地址注釋信息，記錄報警時間，且應與控制器的顯示信息一致;

d) 與火災報警控制器之間通訊中斷時，應在 100s 內發出與火災報警信號有明顯區別的故障聲、光信號;

e)火災報警控制器的各輸入信號撤除后，應能對顯示器工作狀態復位，恢復正常顯示狀態。

檢測方法:

a)查看圖形顯示裝置的總平面圖和各保護對象的建筑平面圖以及相關報警設備的布置情況;

b) 對各保護對象的火災探測器、手動報警按鈕、消火栓報警按鈕等報警設備進行功能測試，查看并記錄圖形顯示裝置接收到 FAS 主機傳送報警、故障和設備動作信號的時間，查看相應的圖形顯示信息;

c)模擬圖形顯示裝置與FAS 主機通訊中斷，測試圖形顯示裝置發出故障報警信號的時間;

d) 撤除火災報警控制器的各輸出信號，觀察顯示裝置的顯示情況。

消防檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、秒表等。

檢測數量:全數檢測。

5.8.3 火災探測器

5.8.3.1 點型探測器

技術要求:

a) 火災探測器的選型和布置應符合設計文件要求;

b) 表面無腐蝕、涂覆層剝落、起泡現象，無明顯劃痕、毛刺等機械損傷;

c)探測器底座安裝應牢固，不應有明顯松動;

d)探測器處于離線狀態時，火災報警控制器應發出故障聲、光信號，應顯示故障部件的信息;

e)測器應能發出火災報警信號且報警位置準確，火警確認燈應能點亮并在復位前予以保持，火災報警控制器應發出火警聲、光信號，并顯示報警信號相關信息;

f)火災報警控制器應能對探測器的報警狀態進行復位，探測器的火警確認燈應熄滅。檢測方法:

a) 核對設計圖紙，查看探測器的外觀、選型和布置情況;

b) 查看探測器外觀的完好性、安裝的牢固性;

c)使探測器處于離線狀態，觀察火災報警控制器的故障報警和信息顯示情況;

d) 采用專用的檢測儀器模擬火災報警，觀察探測器火警確認燈點亮情況，檢查火災報警控制器的信息記錄和顯示情況:

e) 手動操作火災報警控制器的復位鍵，觀察探測器火警確認燈熄滅情況。

消防檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、秒表、激光測距儀。

檢測數量:每個回路都應抽檢:回路實際安裝數量在30只及以下者全部檢測，安裝數量在100只以下的，抽檢30只;安裝數量超過100只，按實際安裝數量30%的比例抽檢，但抽檢總數應不少于30只。

5.8.3.2 線型感溫探測器:

技術要求:

a) 光纖式、電纜式感溫探測器的安裝間距、長度應符合設計文件的要求;

b)敏感部件與信號處理單元斷開時，探測器的故障指示燈應點亮，火災報警控制器應發出故障聲、光信號，并顯示相關信息;

c)探測器處于報警狀態時，探測器的火警確認燈應點亮并保持，火災報警控制器應發出火警聲光信號，記錄報警時間，并顯示報警信號相關信息:

d)火災報警控制器應能對探測器的報警狀態進行復位，探測器的火警確認燈應熄滅。

檢測方法:

a) 核對設計圖紙，查看探測器的安裝和布置情況;

b)使探測器的信號處理單元和敏感部件間處于斷路狀態，觀察信號處理單元故障指示燈點亮情況、火災報警控制器的故障報警和信息顯示情況:

c)采用用檢測儀器模擬火災報警，使任一段長度敏感部件周圍的溫度達到探測器的報警設定閾值，使探測器處于報警狀態，觀察探測器火警確認燈點亮情況，查看火災報警控制器的火警記錄和信息顯示情況:

d) 使探測器監測區域的環境恢復正常，剪除試驗段敏感部件，恢復探測器的正常連接，手動操作火災報警控制器的復位鍵，觀察探測器火警確認燈熄滅情況。

消防檢測儀器和設備:熱吹風儀、秒表、激光測距儀、卷尺等。

檢測數量:光纖線型感溫探測器全數檢測，電纜式感溫探測器每個回路都應抽檢，回路實際安裝數量在20只及以下者全部檢測，安裝數量在100只以下的，抽檢20只;安裝數量超過100只，按實際安裝數量20%的比例抽檢，但抽檢總數應不少于20只。

5.8.3.3 吸氣式感煙火災探測器

技術要求

a)在采樣管最末端采樣孔加入試驗煙氣，探測器或其控制裝置應在 120s 內發出火災報警信號，火災報警控制器應接收和顯示火災報警信息:

b)根據產品說明書，改變探測器采樣管路氣流，使探測器處于故障狀態，探測器應在 100s內發出故障信號，火災報警控制器應接收和顯示故障信息:

c)采管路氣流復正常后，測器應能恢復正常監視狀態。

檢測方法:

a)用專用測試儀器在采樣管最末端采樣孔處加入試驗煙氣，用秒表記錄火災報警信號的發出時間，并查看火災報警控制器接收、顯示報警信息情況;

b)將空氣采樣管末端帽打開，使采樣管氣流加大，模擬采樣管氣流故障，用秒表計記錄探測器發出故障信號的時間，并查看火災報警控制器接收、顯示故障信息情況; c)將空氣采樣管末端帽恢復正常，查看探測器的工作狀態。

消防檢測儀器和設備:感煙探測器功能試驗器、秒表等。

檢測數量:全數檢測。

5.8.4 手動報警按鈕

技術要求:

a) 手動報警按鈕的安裝位置、數量應符合設計文件的要求;

b) 手動報警按鈕應安裝牢固，不應有明顯松動、傾斜;

c)按動作后，按鈕火警確認燈應點亮并保持，火災報警控制器應發出火警聲、光信號，并顯示報警信號相關信息;

d) 按鈕復位后,火災報警控制器應能對按鈕的報警狀態進行復位，按鈕的火警確認燈應熄滅。檢測方法:

a) 核對設計圖紙，查看手動報警按鈕的安裝和布置情況;

b) 使按鈕動作，觀察按鈕火警確認燈的點亮情況:檢查火災報警控制器的火警信息記錄和顯

示情況;

c)復位手動火災報警按鈕，手動操作控制器的復位鍵，觀察按鈕火警確認燈熄滅情況。檢測儀器和設備:手動報警按鈕專用復位鑰匙。

檢測數量:每個回路都應抽檢;回路實際安裝數量在20只及以下者全部檢測，安裝數量在100只以下的，抽檢20只:安裝數量超過100只，按實際安裝數量20%的比例抽檢，但抽檢總數應不少于20只。

5.8.5 火災警報器

技術要求:

a)火災警報器設置的位置、高度應符合設計文件的要求;

b)火災警報器應安裝牢固，不應有明顯松動、傾斜。

c)火災警器的聲壓級不應小于 60dB，在環境噪聲大于 60dB的場所,其聲壓級應高于背景噪聲15dB。

檢測方法:

a)核對設計圖紙，查看火災警報器設置的位置、高度以及安裝情況;

b)操作火災報警控制器使火災警報器啟動，在最不利點測量火災警報器的聲壓級，觀察光信號的顯示情況

消防檢測儀器和設備:數字聲級計、激光測距儀。

檢測數量:每個回路都應抽檢:回路實際安裝數量在20只及以下者全部檢測，安裝數量在100只以下的，抽檢20只，安裝數量超過100只，按實際安裝數量20%的比例抽檢，但抽檢總數應不少于20只。

5.8.6 消防專用電話

技術要求:

a)消防專用電話總機、電話分機和電話插孔的位置和數量應符合設計文件的要求;

b)車站控制室的消防專用電話總機與所有電話分機、電話插孔之間應能互相呼叫與通話，且通話語音應清晰。

檢測方法:

a)核對設計圖紙，查看消防專用電話總機、電話分機和電話插孔的設置情況;

b)用消防專用電話通話，檢查通話效果:

c)用插孔電話呼叫消防控制室，檢查通話效果。

消防檢測儀器和設備:便攜式對講電話。

檢測數量:實際安裝數量在20只及以下者全部檢測，安裝，量在100只以下的，抽檢20只，安裝數量超過100只，按實際安裝數量20%的比例抽檢，但抽檢總數應不少于20只。

5.8.7 消防應急廣播

技術要求:

a)消防應急廣播系統設置的位置、數量和工作持續時間應符合設計文件要求;

b)當發生火災時，F(xiàn)AS 主機應能迅速將背景音樂或運營廣播切換到火災應急廣播狀況:

c)火災報警后，應能按設定的控制程序自動啟動消防應急廣播，消防應急廣播應和火災警報器交替工作;

d) 播音區域應正確，音質應清晰。環境噪聲大于 60 dB 的場所，在其報警范圍內最遠點的聲壓級應高于背景噪聲 15 dB: e) 應能用話筒播音。

檢測方法:

a) 核對設計圖紙，查看消防應急廣播系統的設置情況;

b)在自動控制方式下，分別觸發兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕，核對消防應急廣播和火災警報裝置的工作情況、檢查音響效果;

c)在自動控制方式下，將廣播處于正常工作狀態，分別觸發兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕，查看廣播能否自動切換到消防應急廣播狀態;

d) 用聲級計測試啟動消防應急廣播前的環境噪音，當大于60dB時，重復測量啟動消防應急廣播后揚聲器播音范圍內最遠點的聲強，并與環境噪音對比: e)在車站控制室用話筒對所選區域播音，檢查音響效果。

消防檢測儀器和設備:數字聲級計等

檢測數量:實際安裝數量在20只及以下者全部檢測，安裝數量在100只以下的，抽檢20只;安裝數量超過100只，按實際安裝數量20%的比例抽檢，但抽檢總數應不少于20只。

5.8.8 地鐵列車上設置的火災報警系統

技術要求:

能通過無線網絡等方式將列車上發生火災的部位信息傳輸給運營控制中心。

檢測方法:

在列車上用感煙探測器功能試驗器模擬火災，使列車上的探測器報警，在控制中心ISCS工作站上查看列車火警信息。

消防檢測儀器和設備:感煙探測器功能試驗器。

檢測數量:每條地鐵線測試車輛不少于2處。

5.8.9 消防聯動

5.8.9.1 FAS 與ISCS 系統聯動控制

技術要求:

a)FAS 系統與 ISCS 系統之間通訊正常，ISCS 畫面火災報警系統監視點完整;

b)ISCS 系統根據 FAS 系統提供火災信息、啟動相應模式;

c)PIS 屏啟動火災救災模式，顯示相應疏散信息。

檢測方法:

a)用煙餅或者感煙探測器功能試驗器觸發防煙分區內兩個探測器，確認火災報警控制器報警并執行相應火災模式;

b) 查看 ISCS 系統火災報警系統監視界面;

c)查看 ISCS 火災信息接收情況、相關模式和設備動作情況;

d) 查看車站 PIS 屏緊急信息顯示畫面。

消防檢測儀器和設備:感煙探測器功能試驗器、煙餅。

檢測數量:全數檢測。

5.8.9.2 FAS 與BAS 系統聯動控制

技術要求:

a)BAS 系統能可靠地從正常運行模式轉換為火災運行模式，并聯動相應通風設備; b)BAS 系統啟動模式和啟動設備應與 FAS 火災報警點及模式對應一致。檢測方法:

a)用煙餅或者感煙探測器功能試驗器觸發防煙分區內兩個探測器,確認火災報警控制器報警并執行相應火災模;

b) 查看 BAS 系統通風模式界面，開始模式執行;

c)現場或者界面查看相應通風模式和設備動作情況。

消防檢測儀器和設備:感煙探測器功能試驗器、煙餅。

檢測數量:全數檢測。

5.8.9.3 FAS 與專用防排煙設備聯動控制

技術要求:

a) 加壓送風風機、補風機和專用排煙風機以及相應防火閥應根據火災模式正常動作，火災模式狀態在車站控制室圖形顯示裝置顯示:

b) 站臺層火災模式下，站廳到站臺層的樓梯和扶梯口處應有不小于 1.5m/s 的向下氣流。

檢測方法:

a)用煙餅或者感煙探測器功能試驗器觸發防煙分區內兩個探測器,確認火災報警控制器報警并執行相應火災模式;

b)根據火災報警點相應加壓送風風機、補風機和專用排煙風機以及相應防火閥，并在圖形顯示裝置顯示;

c) 站臺層火災模式下，風速儀垂直樓梯或扶梯方向的風速，加權平均后風速應不小1.5m/s，參照 XF 503 測試排煙口風速的要求測量樓梯或扶梯垂直斷面風速。

消防檢測儀器和設備:感煙探測器功能試驗器、煙餅、風速儀。

檢測數量:全數檢測。

5.8.9.4 FAS 與消火栓系統的聯動控制

技術要求:

a)FAS 系統能夠接收到火災探測器或手報報警按鈕和消火栓報警按鈕的報警信息，并向消防泵聯動下發啟動命令;

b) FAS 系統能夠接收到并顯示消防泵的工作、故障以及手、自動狀態。

檢測方法:

a) 觸發一個探測器或者手動報警按鈕，并按下相應報警區域內消火栓按鈕，啟動消防泵

b)在FAS系統及現場查看消防泵啟動狀態。

檢測儀器和設備:感煙探測器功能試驗器、煙餅。

檢測數量:按每個防火分區不少于2處檢測。

5.8.9.5 FAS 與氣體滅火系統聯動控制

技術要求

a)報警控制器能將防火區內火災探測器報警信號傳送至氣體滅火控制器;

b)火災報警控制器能監視氣體滅火系統反饋的火警信號、系統故障信號、手動/自動狀態信號和氣體噴放信號;檢測方法:

a)用感煙和感溫探測器功能試驗器觸發防護區內不同類型兩個探測器,火災報警控制器報警

將火災信息傳送至氣體滅火控制器:查看現場氣滅控制器接受探測器火災信息:

b) 在現場和 FAS 系統查看氣體滅火系統火警、系統故障、手動/自動狀態和氣體噴放情況。檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器;檢測數量:全數檢測。

5.8.9.6 FAS 與非消防電源負荷、應急照明聯動控制

技術要求:

a) 確認火災后,按防火分區在配電室或變電所切斷相關區域的非消防電源并返回狀態給火災報警控制器:

b) 確認火災后，接通應急照明燈并返回狀態給火災報警控制器。檢測方法:

a)用煙餅或者感煙探測器功能試驗器觸發防煙分區內兩個探測器,確認火災報警控制器報警并執行相應火災模式:

b)在現場和 FAS 系統查看非消防電源切除情況和應急照明和疏散指示燈具啟動情況。

檢測儀器和設備:感煙探測器功能試驗器、煙餅。

檢測比例:按防火分區數量全數檢測。

5.8.9.6 FAS 與活動擋煙垂壁聯動控制

技術要求

a)活動擋煙垂壁響應 FAS 聯動指令，應迅速下降到工作位置并返回狀態給火災報警控制器。

檢測方法:

a)在公共區用煙餅或者感煙探測器功能試驗器觸發同一防煙分區內兩個探測器,確認火災報警控制器報警并執行相應火災模式:

b) 現場查看活動擋煙垂壁動作情況并能在FAS系統顯示。

檢測儀器和設備:感煙探測器功能試驗器、煙餅。

檢測比例:全數檢測。

5.8.9.7 FAS 與防火卷簾聯動控制

技術要求

a)防火卷簾應響應 FAS 聯動指令，疏散通道上的防火卷簾，當感煙探測器報警后，卷簾下降至距地面 1.8m 處，感溫探測器報警后，卷簾下降至地面:

b) 防火分隔的防火卷簾,同一防火分區內兩個感煙火災探測器或者一個探測器和一個手動報警按鈕報警后，卷簾下降至地面。檢測方法:

a)使用煙餅或者感煙探測器功能試驗器觸發感煙探測器,火災報警控制器報警聯動卷簾下降至距地面 1.8米處，使用感溫探測器功能試驗器觸發卷簾專用感溫探測器，火災報警控制器報警聯動券簾下降至地面，現場和 FAS 系統查看卷簾動作信息:

b)使用煙餅或者感煙探測器功能試驗器觸發兩個感煙探測器,或觸發一個感煙探測器并按下同一防火分區內手動報警按鈕報警，火災報警控制器報警聯動卷簾下降至地面，現場和 FAS 系統查看卷簾動作信息。

檢測儀器和設備:感煙探測器功能試驗器、感溫探測器功能試驗器、煙餅。

檢測數量:全數檢測。

5.8.9.8 FAS 與電梯、自動扶梯聯動控制

技術要求:

a)電梯接收到消防聯動控制器發出的聯動控制信號應強制所有電梯停于首層，并反饋信號至FAS 系統:

b) 疏散用的自動扶梯，火災情況在聯動時不應停止，且運轉方向正確;

c) 非疏散用自動扶梯，火災情況下不做控制，由運營人員清空扶梯上乘客后手動停止。

檢測方法:

a)用煙餅或者感煙探測器功能試驗器觸發同一防火分區內兩個探測器,確認火災報警控制器報警并執行相應火災模式;

b) 在現場和 FAS 系統查看扶梯運行狀態，用于疏散的扶梯不應停止，且運轉方向正確;

c) 在現場和 FAS 系統查看電梯狀態，停于首層并打開轎廂門。

消防檢測儀器和設備:感煙探測器功能試驗器、煙餅。

檢測比例:全數檢測。

5.8.9.9 FAS 與其它系統(自動售檢票、門禁和廣播和警報器)聯動控制

技術要求:

a)自售檢票系統災信息,火災情況下開啟自動檢票機并返回執行狀態給火災報警控制器;

b)門禁系統應響應火災信息，火災情況下應根據雙方確定模式打開相應區域或者整個車站的門禁返回執行狀態給火災報警控制器;

c) 廣播系統應響應火災信息，火災情況下啟動緊急廣播模式;

d) 警報器相應火災信息，發出警報信息;

e)廣播與警報器交替播放。檢測方法:

a)用煙餅或者感煙探測器功能試驗器觸發同一防火分區內兩個探測器,確認火災報警控制器報警并執行相應火災模式;

b) 現場和 FAS 系統查看自動檢票機打開狀態; c)現場和 FAS 系統查看門禁打開狀態:

d) 現場和 FAS 系統查看廣播播放狀態、播放內容: e)現場查看警報器狀態:

f) 現場查看廣播和警報器交替播放情況。

消防檢測儀器和設備:感煙探測器功能試驗器、煙餅。

檢測數量:按防火分區數量檢測。

5.9 應急照明與疏散指示系統

5.9.1 疏散指示標志

技術要求:

a)疏散指示標志的系統選型、設置位置以及持續工作時間應符合設計文件的要求;

b)疏散指示標志的安裝應牢固、無遮擋，疏散方向應指示正確、清晰;

c) 確認火災后，由發生火災的報警區域開始，順序啟動全站疏散通道的疏散指示系統，系統全部投入應急狀態的啟動時間不應大于 5s;

d)區間隧道的疏散指示燈具在車頭和車尾火災模式下應能夠分別正確指示疏散方向;

e)燈光疏散指示標志的狀態指示燈應顯示正常;

f) 當正常光源變暗后，蓄光疏散指示標志應自發光。

檢測方法:

a) 核對設計圖紙，查看疏散指示標志的設置和安裝情況;

b) 模擬火災發生，查看疏散指示系統的啟動情況，記錄轉入應急狀態的啟動時間:

c) 在區間隧道模擬車頭和車尾火災，查看在兩種模式下的疏散指示情況;

d) 查看燈光疏散指示標志狀態指示燈的工作情況:

e)查看公共區地面及疏散樓梯處蓄光疏散指示標志的設置情況。

檢測儀器和設備:感煙探測器功能試驗器、煙餅、秒表。

檢測數量:實際安裝數量在30只及以下者全部檢測，安裝數量在100只以下的，抽檢30只;安裝數量超過100只，按實際安裝數量30%的比例抽檢，但抽檢總數應不少于30只。

5.9.2 應急照明

技術要求:

a)應急照明的系統選型、設置位置和持續工作時間應符合設計文件的要求

b) 燈具應安裝牢固、無遮擋，狀態指示燈顯示正常;

c)車站疏散照明的地面最低水平照度不應小于 3.0lx，樓梯或扶梯、疏散通道轉角處的照度不應低于 5.0lx;地下區間道床面疏散照明的最低水平照度不應小于3.0lx;

d) 當確認火災后，由發生火災的報警區域開始，順序啟動全站疏散通道內的消防應急照明系

統，系統全部投入應急狀態的啟動時間不應大于 5s。

檢測方法:

a) 核對設計圖紙，查看應急照明的設置和安裝情況;

b) 在火災模式下，用照度計測量兩個燈具中間部位地面的水平照度;

c) 確認火災后，用秒表記錄由正常工作模式轉入應急模式的轉換時間。

消防檢測儀器和設備:感煙探測器功能試驗器、煙餅、照度計、秒表。

檢測數量:實際安裝數量在30只及以下者全部檢測，安裝數量在100只以下的，抽檢30只;安裝數量超過100只，按實際安裝數量30%的比例抽檢，但抽檢總數應不少于30只。

5.10 車站控制室的設施

5.10.1 車站控制室的設置

技術要求:

a)車站控制室的門應向疏散方向開啟，并應在入口處設置明顯的標志;

b)車站控制室內設置的車站級消防系統應符合設計要求:

c)車站控制室的送、回風管，在其穿墻處應設防火閥;

d) 車站控制室內應設置可直接報警的外線電話和應急照明。

檢測方法:

a)查看車站控制室門的開啟方向和入口處的標志;

b)查看車站控制室內設置消防系統是否符合設計要求;

c)查看送回風管穿墻處防火閥的設置情況;

d) 測試外線電話是否接通，查看應急照明的設置情況。

檢測數量:全數檢測。

5.10.2 防火門監控系統

技術要求:

a)應設置在車站控制室內，防火門監控器的設置應符合火災報警控制器的安裝設置要求;

b)應按設計要求聯動控制常開防火門關閉:

c)工作狀態和故障狀態應反饋至車站控制室FAS 主機:

d)主電源嚴禁使用電源插頭連接，不應設置剩余電流動作保護和過負荷保護裝置，應有明顯的永久性標志;應直接與消防電源連接，當主電源斷電時，能自動轉換到備用電源;

e) 應設置交流電源和蓄電池備用電源。

檢測方法:

a)查看防火門工作、故障狀態信號反饋至車站控制室 FAS主機;

b) 查看防火門監控主電源連接方式、備用電源的設置;

c)其余檢測方法同 GA503 要求。

檢測數量:防火門監控器全數檢測，其他按防火門抽查數量進行抽檢。

5.10.3 消防設備電源監控系統

技術要求:

a) 消防設備電源監控系統的傳感器安裝不能影響供電回路的正常工作;

b)消防聯動控制系統應能顯示系統內各消防用電設備的供電電源和備用電源工作狀態和欠壓報警信息。

檢測方法:

a) 查看傳感器的安裝方式;

b) 模擬任意消防設備電源故障，查看消防設備電源監控系統的報警、實時顯示和自檢功能。

檢測數量:全數檢測。

5.10.4 電氣火災監控系統

技術要求:

a) 電氣火災監控系統的設置應符合設計文件的要求;

b) 電氣火災監控器應能接收來自電氣火災監控探測器的報警信號，并在 10s內發出聲、光報警信號，指示報警部位，顯示報警時間，并予以保持至監控設備手動復位; c)監控設備應顯示發出報警信號部件的地址注釋信息;

d)電氣火災監控器與現場部件之間的連線發生 故障時，監控器應在 100s 內發出與報警信號有明顯區別的聲、光故障信號，顯示故障部位;

e)主電源不應使用電源插頭連接，不應設置剩余電流動作保護和過負荷保護裝置，應有明顯的永久性標志:應直接與消防電源連接，當主電源斷電時能自動轉換到備用電源:

檢測方法:

a)核對圖紙，查看電氣火災監控系統的設置情況;檢查電氣火災監控設備是否處于正常監視狀態;

b)模擬電氣火災監控探測器發出報警信號,觀察電氣火災監控器是否在 10s內進入監控報警狀態并發出監控報警聲、光信號，記錄報警時間:

c)查詢電氣火災監控設備是否顯示發出報警信號部件的地址注釋信息;

d)模擬電氣火災監控探測器斷路故障，檢查監控設備是否在 100s 內顯示故障部件的地址注釋信息: 系統復位，恢復到正常監視狀態; e)查看主電源與消防電源的連接方式。

電氣消防檢測儀器和設備:漏電電流檢測儀、紅外測溫儀、紅外熱像儀、超聲波放電/泄露檢測儀、真實有限值數字鉗形表、數字毫歐表等。

檢測數量:電氣火災監控器全數檢測;電氣火災探測器實際安裝數量在20只及以下者全部檢測，安裝數量在100只以下的，抽檢20只;安裝數量超過100只，按實際安裝數量20%的比例抽檢，但抽檢總數應不少于20只。

參考文獻

[1] GB/T 33668 地鐵安全疏散規范

[2] GB50116 火災自動報警系統設計規范

[3] GB50140 建筑滅火器配置設計規范

[4] GB50222 建筑內部裝修設計防火規范

[5] GB50243 通風與空調工程施工質量驗收規范

[6] GB 50263 氣體滅火系統施工及驗收規范

[7] GB/T50299 地下鐵道工程施工質量驗收標準

[8] GB 50303 建筑電氣工程施工質量驗收規范

[9] GB50370 氣體滅火系統設計規范

[10]GB 50444 建筑滅火器配置驗收及檢查規范

[11]GB50490 城市軌道交通技術規范

[12]GB 50877 防火卷簾、防火門、防火窗施工及驗收規范

[13]GB51348 民用建筑電氣設計標準

[14]XF588 消防產品現場檢查判定規則

[15]XF836 建設工程消防驗收評定規則

來源：地方標準信息服務平臺、智淼消防公司提供
